Quelle hauteur sous plafond faut-il perdre pour installer un gainable dans le faux-plafond ?

L’idée d’installer une climatisation gainable, symbole de confort et d’esthétique épurée, s’accompagne souvent d’une crainte majeure pour tout rénovateur : celle d’écraser les volumes et de se retrouver avec une sensation de plafond bas. La question n’est alors plus seulement technique, elle devient spatiale. On entend partout qu’il faut prévoir « entre 20 et 30 centimètres », un chiffre qui, jeté sans contexte, peut sembler rédhibitoire et mettre un frein à un projet de maison d’architecte où chaque centimètre compte.

Cette approche purement numérique est trompeuse. Elle traite le faux-plafond comme une perte sèche, un mal nécessaire. Et si la véritable clé n’était pas de subir cette hauteur, mais de la comprendre pour la maîtriser ? La hauteur d’un plénum n’est pas un bloc monolithique. C’est un assemblage de composants techniques : l’unité intérieure, les gaines, les boîtiers de distribution et la structure de fixation. Chacun de ces éléments possède ses propres dimensions, ses propres contraintes, mais aussi ses propres marges de manœuvre.

Plutôt que de parler de « hauteur à perdre », nous allons donc parler de « volume à composer ». Cet article vous propose de passer d’une vision de contrainte à une vision de conception. En tant qu’expert plaquiste spécialisé en CVC, je vous guiderai à travers l’anatomie de ces fameux 25 centimètres. Nous allons les décomposer, les analyser, et découvrir comment des choix judicieux sur les matériaux et la conception permettent de sculpter un faux-plafond intelligent, voire de le rendre quasi invisible grâce à des techniques comme les corniches périphériques. L’objectif : intégrer le confort absolu du gainable tout en préservant ce qui est le plus précieux dans un intérieur : la sensation d’espace et de volume.

Pour naviguer à travers les différentes strates qui composent la hauteur de votre futur faux-plafond, cet article est structuré pour vous guider pas à pas, du composant le plus volumineux à la stratégie d’intégration la plus fine.

L’équation de la hauteur : décomposer les 25 cm fatidiques

Lorsqu’on évoque la hauteur nécessaire pour un gainable, le chiffre de 25 à 30 cm est une moyenne, pas une loi universelle. Le voir comme un bloc uniforme est la première erreur. En réalité, cette hauteur est une équation, la somme de plusieurs couches superposées. Pour un plaquiste, comprendre cette décomposition est la base pour optimiser l’espace. La hauteur totale de votre plénum (l’espace entre le plafond d’origine et le nouveau faux-plafond en plaques de plâtre) dépend de quatre éléments principaux qui s’additionnent ou se chevauchent.

Le premier et le plus incompressible est l’unité intérieure elle-même. C’est le moteur de votre système, et sa hauteur est une donnée fixe. Vient ensuite le réseau de gaines, dont le diamètre est crucial non seulement pour la hauteur, mais aussi pour le silence de fonctionnement. Le troisième composant est le plénum de soufflage ou de reprise, cette « boîte » de raccordement entre l’unité et les gaines. Enfin, il y a la structure même du faux-plafond : l’ossature métallique, les suspentes qui la fixent au plafond existant, et l’épaisseur de la plaque de plâtre.

Penser en termes de couches permet de changer de perspective. Au lieu de se demander « vais-je perdre 25 cm partout ? », la question devient « où dois-je impérativement avoir 25 cm et où puis-je réduire cette hauteur ? ». C’est le début de la conception d’un volume intelligent, où la contrainte technique se transforme en un outil de design spatial.

Le cœur du système : choisir une unité intérieure adaptée au volume

Le point de départ de tout calcul de hauteur est l’unité intérieure. C’est l’élément le plus volumineux et souvent le moins négociable en termes de dimensions. C’est sa hauteur qui dicte la cote minimale absolue de votre faux-plafond à l’endroit où elle sera installée. Traditionnellement, les unités standards mesurent entre 25 et 30 cm de hauteur, ce qui impose de facto un plénum conséquent. Cependant, le marché a évolué pour répondre précisément à la problématique de la rénovation et des espaces contraints.

La solution réside dans les unités « slim » ou extra-plates. Ces modèles sont spécifiquement conçus pour minimiser l’encombrement vertical. Comme le confirment les fiches techniques des fabricants, les unités gainables slim ne font que 200 mm de hauteur, soit 20 cm, contre 25 à 30 cm pour les modèles standards. Ce gain de 5 à 10 cm est colossal à l’échelle d’une pièce et change radicalement la perception du volume final. Opter pour une unité extra-plate est le premier levier, et le plus puissant, pour limiter la perte de hauteur sous plafond.

L’emplacement de cette unité est également stratégique. On la positionne généralement dans un espace de service (un couloir, un dressing, des toilettes) où une hauteur sous plafond légèrement réduite est moins pénalisante visuellement que dans une pièce de vie comme le salon. Cette dissociation entre l’emplacement de l’unité et les pièces à traiter est l’un des grands avantages du gainable.

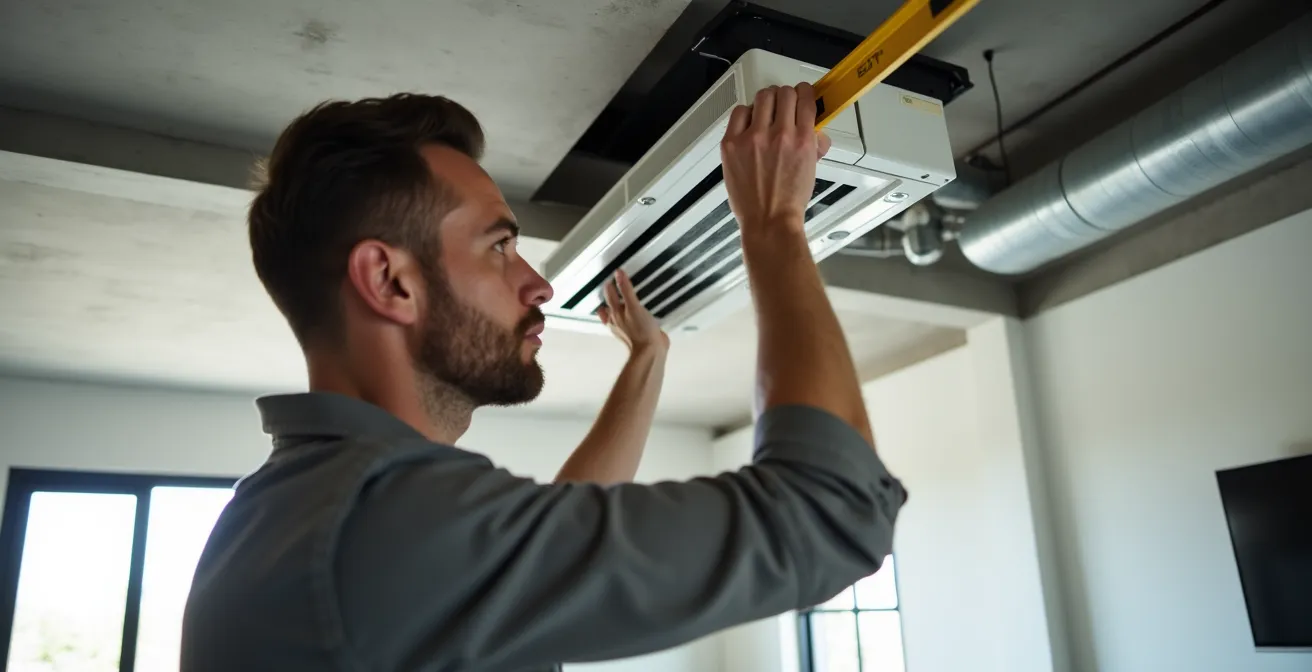

Cette image illustre parfaitement comment un professionnel intègre une unité compacte dans l’espace réduit d’un faux-plafond. Le choix d’un modèle adapté est donc un acte de conception spatiale avant même d’être un choix technique. C’est décider en amont de préserver au maximum la hauteur et la sensation de volume de vos pièces principales.

Débit d’air et diamètre : comment calculer le réseau pour qu’il soit silencieux ?

Une fois la hauteur de l’unité maîtrisée, le second facteur dimensionnel est le réseau de gaines. La hantise de tout utilisateur de climatisation est le bruit. Or, le silence d’une installation gainable est directement lié à la vitesse de l’air dans les conduits. Pour un débit d’air donné (calculé selon le volume de la pièce), plus le diamètre de la gaine est grand, plus la vitesse de l’air est faible, et plus l’installation est silencieuse. C’est une loi physique simple mais aux conséquences spatiales importantes.

Tenter de gagner quelques centimètres de hauteur en sous-dimensionnant les gaines est une erreur classique. Une gaine trop étroite force l’air à accélérer, générant des sifflements et une signature acoustique désagréable au niveau des bouches de soufflage. La norme pour un confort optimal dans l’habitat résidentiel est de ne pas dépasser une vitesse d’air de 4 à 5 m/s. Pour une petite chambre, une gaine de 160 mm de diamètre est souvent suffisante. Pour un grand salon, il faudra passer sur un diamètre de 200 mm, voire plus.

À ce diamètre s’ajoute l’épaisseur de l’isolant. Une gaine souple isolée standard a une couche d’isolant de 25 mm. Les modèles à haute performance acoustique passent à 50 mm. Le choix du matériau a donc un impact direct sur le diamètre final, et par conséquent sur la hauteur requise dans le faux-plafond, comme le montre cette comparaison.

Le tableau suivant résume l’impact des différents types de gaines sur la hauteur totale à prévoir.

Le calcul est donc un arbitrage entre le silence et l’encombrement. Un professionnel calculera le juste diamètre pour garantir un système performant et discret, sans sacrifier plus de hauteur que nécessaire.

Plénums de soufflage et de reprise : les boîtes à air qui sculptent l’espace

Moins connus que les gaines, les plénums sont pourtant des pièces essentielles qui ont un impact direct sur la hauteur du faux-plafond. Un plénum est une « boîte de dérivation » qui fait la jonction entre l’unité intérieure et le réseau de gaines (plénum de soufflage) ou entre la grille de reprise et la gaine de retour (plénum de reprise). Leur fonction est de distribuer l’air de manière homogène et de réduire la vitesse de l’air juste avant la sortie ou l’entrée.

La hauteur de ces plénums est une cote à ne pas négliger. Un plénum de soufflage standard raccordé à une unité mesure environ 20 à 25 cm de haut. Il doit être parfaitement aligné avec la sortie de l’unité, ce qui signifie que sa hauteur s’ajoute à celle des suspentes et de l’ossature. Il existe cependant des plénums sur mesure ou « slim » qui peuvent être fabriqués pour s’adapter à des contraintes de hauteur spécifiques, même si cela peut avoir un coût supplémentaire.

Le plénum de reprise, souvent une grande boîte située derrière la grille d’aspiration, peut lui aussi être un élément volumineux. Cependant, son positionnement est plus flexible. Tout comme l’unité intérieure, il est souvent placé dans une zone de service. L’astuce consiste à utiliser un plénum avec des « piquages » (les sorties pour les gaines) latéraux plutôt que sur le dessus. Cette configuration permet de faire partir les gaines horizontalement dès la sortie du plénum, évitant ainsi un coude vertical qui ajouterait de précieux centimètres à la hauteur totale requise.

Les « invisibles » qui prennent de la place : suspentes, ossature et isolation

En tant que plaquiste, je peux vous l’assurer : les calculs s’arrêtent rarement aux dimensions des équipements CVC. Il y a une réalité de chantier, une épaisseur « structurelle » qu’il est vital d’anticiper. C’est la couche des « invisibles », ces quelques centimètres qui, oubliés sur le plan, peuvent faire échouer une intégration parfaite. Le premier de ces invisibles est la structure même du faux-plafond.

L’ossature métallique (les rails et les fourrures) a une épaisseur d’environ 5 cm. Cette ossature est suspendue au plafond existant par des tiges filetées et des suspentes. Celles-ci permettent de régler la hauteur au millimètre près, mais elles créent un espace technique incompressible entre le point le plus haut de l’installation (le dessus d’une gaine, par exemple) et le plafond d’origine. Il faut compter au minimum 2 à 3 cm de jeu pour le passage des suspentes et pour assurer une ventilation correcte du plénum.

Enfin, il ne faut pas oublier l’épaisseur de la plaque de plâtre elle-même (généralement 13 mm) et une éventuelle isolation acoustique complémentaire. Si le bruit est une préoccupation majeure, on peut ajouter un matelas de laine de roche ou de verre au-dessus de l’ossature. Cette couche de 45 à 60 mm est redoutablement efficace pour absorber les bruits de fonctionnement de l’unité, mais elle s’ajoute à l’équation de la hauteur. Chaque élément doit être pris en compte pour obtenir une cote finale réaliste et éviter les mauvaises surprises lors de la pose.

Faux-plafond partiel : comment créer une corniche pour cacher les gaines ?

Nous avons décomposé la hauteur nécessaire, mais la solution la plus élégante pour préserver la sensation de volume n’est pas toujours de minimiser cette hauteur, mais de la confiner. C’est tout le principe du faux-plafond partiel, ou « corniche technique ». Au lieu d’abaisser l’intégralité du plafond de la pièce, on ne crée un faux-plafond que sur une partie, généralement en périphérie, pour y dissimuler le passage des gaines.

Cette technique transforme une contrainte technique en un élément architectural. Une corniche peut encadrer la pièce, intégrer un éclairage indirect (bandeaux LED) et donner une structure visuelle à l’espace. Elle est particulièrement efficace dans les grandes pièces de vie. On peut par exemple créer une retombée de 40 à 60 cm de large le long d’un ou deux murs pour y faire courir les gaines de soufflage, tout en conservant une hauteur sous plafond de 2,50 m ou plus sur 90% de la surface. Le résultat est une intégration parfaitement invisible et une sensation d’espace totalement préservée.

Climatisation gainable : la solution invisible pour une maison d’architecte

L’objectif final de la climatisation gainable, surtout dans un projet d’architecture contemporaine, est l’invisibilité. Le luxe de ce système réside dans son absence visuelle. Seules de discrètes grilles ou des bouches de soufflage linéaires, parfaitement intégrées dans le plafond ou les murs, trahissent sa présence. C’est la solution de confort thermique par excellence pour les intérieurs minimalistes où chaque élément doit être justifié.

Pour atteindre ce niveau d’intégration, le choix de l’unité est primordial. Les fabricants l’ont bien compris et proposent aujourd’hui des gammes complètes d’unités extra-plates conçues pour le marché français, alliant performance et discrétion. Ces modèles ne se contentent pas d’être bas en hauteur ; ils sont également optimisés pour un fonctionnement silencieux et une installation simplifiée dans des espaces restreints. La pression statique, par exemple, est un critère important : une pression adaptée permet de pousser l’air dans un réseau de gaines complexe sans sur-régime du ventilateur.

Le tableau ci-dessous, basé sur les informations de distributeurs spécialisés, présente quelques modèles emblématiques disponibles en France, parfaits pour une intégration discrète. Il met en évidence la hauteur record de 200 mm atteinte par plusieurs marques.

Cette analyse comparative des solutions gainables slim montre la diversité de l’offre.

L’association d’une de ces unités avec une stratégie de corniche technique et des bouches de soufflage design (linéaires, sans cadre) permet d’atteindre un résultat esthétique irréprochable. Le confort est omniprésent, mais la technique, elle, a totalement disparu dans l’architecture.

Synthèse dimensionnelle : planifier son projet pour maîtriser le volume

En définitive, la hauteur à prévoir pour une climatisation gainable est moins une question de centimètres que de stratégie spatiale. La peur initiale d’écraser le volume d’une pièce s’estompe dès que l’on remplace la vision d’un « plafond abaissé » par celle d’un « volume technique sculpté ». Chaque composant, de l’unité intérieure au dernier coude de gaine, est une variable que l’on peut optimiser.

La clé du succès réside dans une planification en amont, menée en collaboration avec l’installateur CVC et le plaquiste. En choisissant une unité extra-plate, en calculant le juste diamètre des gaines pour allier silence et performance, et surtout, en concevant une intégration intelligente via des corniches périphériques, il est tout à fait possible de bénéficier du confort absolu du gainable sans faire de compromis sur l’esthétique et la sensation d’espace. Le faux-plafond n’est plus une perte, mais un élément d’architecture à part entière.

Pour mettre en pratique ces conseils, l’étape suivante consiste à faire réaliser une étude technique précise de votre projet. Seul un professionnel pourra valider les choix de matériel et concevoir le plan d’implantation optimal pour votre logement.
